ТОПОГРАФИЧЕСКАЯ СЪЕМКА М1:5000 - М1:200. ЦИФРОВАЯ МОДЕЛЬ МЕСТНОСТИ И РЕЛЬЕФА.

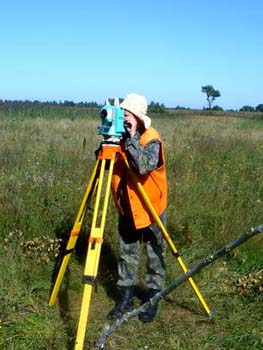

Инженерно-геодезические изыскания: Топографическая съемка
Наиболее востребованным видом инженерно-геодезических изысканий для строительства является топографическая съемка.
ЭТАПЫ ТОПОГРАФО-ГЕОДЕЗИЧЕСКИХ РАБОТ (ТОПОГРАФИЧЕСКОЙ СЪЕМКИ)
1. Подготовительный этап:
  • Получение технического задания и подготовка договорной документации.
  • Сбор и анализ материалов о физико-географической и топографо-геодезической изученности района работ.
  • Подготовка программы топографо-геодезических работ с учетом требований технического задания Заказчика.
  • Получение разрешений (осуществление регистрации) на производство топографо-геодезических работ.

2. Полевой этап:
  • Рекогносцировочное обследование территории.
  • Выполнение комплекса полевых работ, состоящего из:
  • - создания (сгущения) опорных геодезических сетей;
    - создания планово-высотных съемочных геодезических сетей;
    - топографическую съемку, в том числе съемку подземных и надземных инженерных коммуникаций.
  • Выполнение необходимого объема вычислительных и других работ, проводимых для предварительной обработки полученных материалов и данных.
  • Полевой контроль, оценка качества и приемка выполненных работ.

3. Камеральный этап:
  • Обработка полевых материалов и оценка точности полученных в процессе инженерно-геодезических изысканий результатов.
  • Составление (обновление) топографических планов.
  • Согласование нанесенных на топографические планы подземных коммуникаций (линии электропередач, линии связи, магистральные трубопроводы и т.д. ) с эксплуатирующими организациями, которые курируют данные объекты.
  • Составление и передача Заказчику технического отчета топографо-геодезических работ, содержащего необходимые приложения и топографические планы в графическом и цифровом виде.

ЦИФРОВАЯ МОДЕЛЬ МЕСТНОСТИ И РЕЛЬЕФА
На основе данных полевых топографогеодезических работ, а так же по имеющейся растровой топографической основе (планшетов), создаются цифровая модель местности (ЦММ) и топографические планы масштабов 1:200 – 1:10000. ЦММ – это векторное изображение рельефа и ситуации (здания, строения, дороги, реки, растительность, наземные и подземные коммуникации и т.д., имеющие координаты и отметку). ЦММ, как результат изысканий, используется для последующего проектирования в строительстве. При создании топографических планов применяются: стандартные топографические условные знаки, утвержденные ГУГК 25 ноября 1986г; стандартный топографический классификатор.
Рельеф местности может быть представлен как 3-х мерная цифровая модель (ЦМР). ЦМР - это трехмерный геометрический объект, который моделирует определенный участок земной поверхности. 3D-модель рельефа используется для составления профилей поверхности, для подсчета земляных работ и т.д. По профилю можно наглядно видеть изменения высотных отметок поверхности по всей длине трассы в плане.

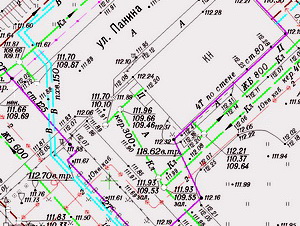

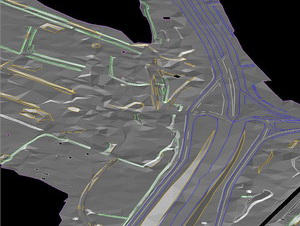

Инженерно-геодезические изыскания: Цифровая модель местности (ЦММ) Инженерно-геодезические изыскания: 3-х мерная модель рельефа (ЦМР) Инженерно-геодезические изыскания: Профиль поверхности

В результате проведенных инженерно-геодезических изысканий заказчик получает материалы и данные о ситуации и рельефе местности, существующих зданиях и сооружениях, надземных и подземных инженерных коммуникациях, необходимые для оценки природных и техногенных условий территории строительства и обоснования проектирования, строительства и эксплуатации объектов.
